根据SWL螺旋升降机行程和提升负荷查图表2~4，找出对应的升降机型号，再查提升力和提升速度表，校核提升速度时候满足需要。
例如：所需提升负荷为F=20KN,丝杆行程为400mm，提升速度V=0.65m/min，应选择哪一型号的升降机

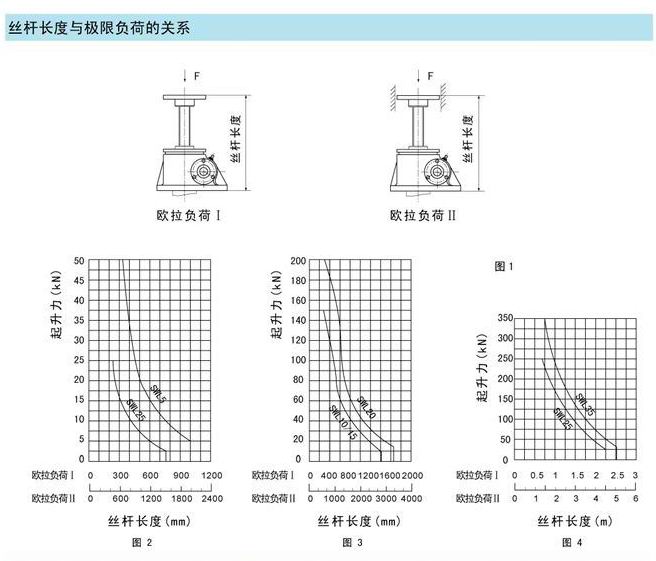

已知F=20KN,丝杆行程=400mm，查图2，
若选择SWL2.5丝杆升降机，当丝杆长度为400mm时，提升力最大值为10KN,所以不能选择SWL2.5丝杆升降机。
若选择SWL5丝杆升降机，当丝杆长度为400mm时，提升力最大值可达到35KN,所以选择SWL5丝杆升降机
即可。
再查提升力和提升速度表核对SWL5丝杆升降机在20KN负荷下的提升速度为0.526m/min,仍然不能满足所需要的提升速度0.65m/min，所以只能选择再大一型号SWL10丝杆升降机，再查提升力和提升速度表得知SWL10丝杆升降机在20KN负荷下的允许提升速度为1.44mm/min满足要求。
|
