与丝杆升降机配合的转向箱如何进行选型呢

丝杆升降机虽然承载力大,但是如果在没有导向装置或者跨度太大的情况下,我们还是建议您使用多台联动的形式来使用,这样可以更安全,也可以提高设备的工作效率。在升降机的多台联动方案中,必不可少的一个传动部件就是转向箱了,它可以正反转,输出轴形式多样,选型范围大,可以满足很多场合的需求,并且噪音低、振动小、承载力大,使用起来非常方便。

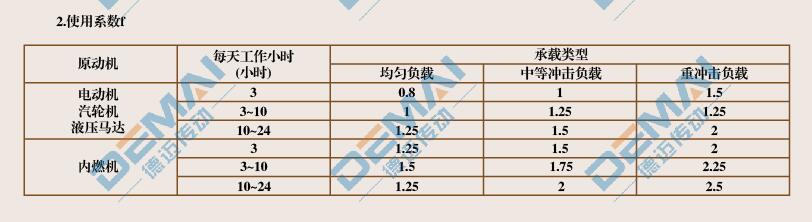

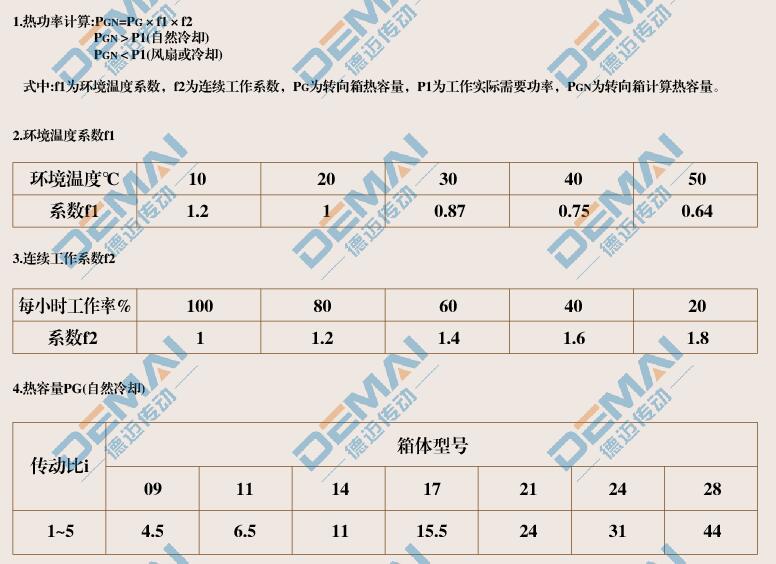

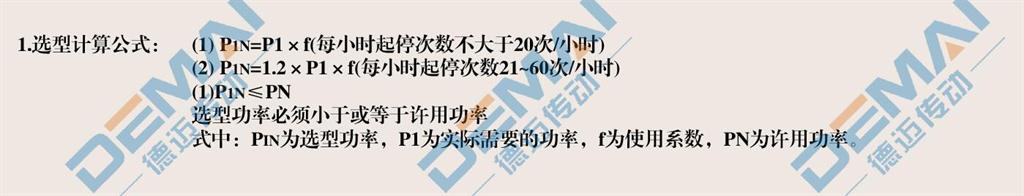

那么与丝杆升降机配合的转向箱如何进行选型呢?首先我们需要知道转向箱的选型计算公式(图1)以及它的使用系数(图2),这样可以初步计算出转向箱的型号。当然具体使用环境的不同,也会影响转向箱的选型,比如热功率、环境温度系数、连续工作系数(图3)等等。如果您觉得选型有困难,可以联系我们的技术工程师来为您选型。



下面我们来举个例子。比如说选型条件为搅拌器驱动螺旋锥齿轮转向箱,搅拌器实际需要功率P1=28KW;电动功率P2=30KW,电机转速n1=2000r/mi,传动比i=2,转向箱装配形式为D,每天工作8小时,每小时连续工作时间为60%,每小时起停6次,环境温度为30℃。这样我们选型就依靠上面这些数据来进行计算:

搅拌器原动机为电动机,中等冲击负载,每天工作8小时,按使用系数f=1.25。
选型功率:P1N =P1×f=28×1.25=35KW(每小时起停次数)。

按许用功率:选箱体型号为21,PN=52.4KW>35KW
热功率校核:箱体21,按热容量表PG=24KW
按环境温度系数表:f1=0.87
按连续工作系数表:f2=1.4
P GN =24×0.87×1.4=29.2KW>28KW自然冷却即可。

这样可以得出型号.型号选择为:HX21-2D
